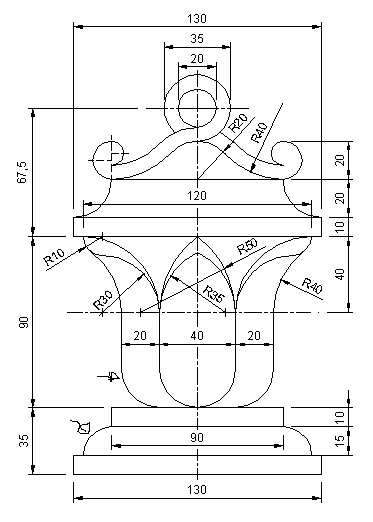

COMANDOS

ü LINE (Línea): Para ejecutarla se necesita la definición de sus puntos de partida y finalización.

ü POLYGON (Polígono): Con este comando se pueden construir polígonos que tengan desde 3 hasta 1024 lados, a partir del radio de un círculo en el cual se puede inscribir o circunscribir, o a partir de una longitud de arista.

ü ARC (Arco): Esta orden dibuja porciones de círculo. Las múltiples opciones con las cuales dispone el programa hace que su trazado sea mucho más fácil que dibujarlo tradicionalmente. Para trazar un arco es necesario conocer por lo menos tres puntos del mismo.

ü CIRCLE (Circulo): Con este comando se pueden trazar círculos del tamaño deseado

ü ZOOM: vista a una posición, orientación o tamaño determinado que presenta el dibujo.

ü ZOOM WINDOWS: Se puede ampliar con suma rapidez un área especificando sus esquinas

ü ZOOM PREVIO: Se comporta como undo, devuelve a la visualización previa.

ü PAN REAL TIME: Permite correr las coordenadas 0,0

ü SHIFT + CLICK DERECHO: Permite ubicar los puntos finales, medios, las tangentes, entre otros

ü ERASE (Borrar): Este comando sirve para borrar cualquier elemento deseado sea cual sea, su funcionamiento es bastante simple y el programa solo requiere que los elementos a eliminar sean seleccionados.

ü COPY (Copia): Esta orden realiza copias de los elementos que se seleccionen y su funcionamiento es:

- Select objects.- Pide que el usuario seleccione los elementos a los que se le hará la copia, posteriormente solicitara un punto base de la copia y finalmente el destino del punto base.

- Múltiple.- Al seleccionar esta opción el comando solicitara más puntos de destino para las copias y saldrá del comando con en enter, (esta opción ya no es necesario teclearla en Auto Cad 2005).

ü MIRROR (Espejo): Por lo general es necesario crear copias de elementos a lo largo de un dibujo, pero en ocasiones estas copias tiene una orientación opuesta al original, con tal propósito Auto Cad cuenta con este comando el cual genera copias "espejeadas", para lo cual esta orden solicita una línea que es donde se ubicara el espejo, y posteriormente "pregunta" si se borrara o no el original, para lo cual se contesta Y o N.

ü OFFSET: Es común que al dibujar se requieran elementos paralelos a otros, específicamente líneas paralelas a otras, este requerimiento se cubre utilizando esta orden.

Su funcionamiento es bastante sencillo basta ingresar ya sea por medio del teclado o por el puntero la distancia a la que se copiara la línea, seleccionar la línea a la que se le hará la copia y finalmente dar dirección hacia el lado donde se ubicara la misma.

ü ARRAY: Facilita la creación de copias múltiples, pero a diferencia de la orden copia hace "arreglos" con las mismas, es decir ordena las copias de manera ordenada sobre la base de un punto dado, dichas formas son:

- Move.- Esta orden funciona de manera similar a la orden copy, con la diferencia de que solo pide la ubicación de un punto base de desplazamiento y un punto final para mover el o los elementos seleccionados. No puede mover elementos más de una vez por cada ocasión que se utiliza el comando.

- Rotate.- Rotar es una de las ordenes más utilizadas dentro de Auto Cad, su funcionamiento es bastante sencillo y tiene una opción en la cual no es necesario conocer el valor del ángulo con el que se rotara el elemento deseado, su funcionamiento se resume a seleccionar objeto a rotar, dar un punto que se llamara punto base de rotación, ingresar el valor del ángulo de rotación o en su defecto seleccionar la opción R (reference), la cual aparece después de haber especificado el punto base de rotación y tras haber tecleado R seleccionar tres puntos, los cuales deben describir el ángulo al que se rotara lo deseado, el primer punto debe ser el vértice del ángulo, el segundo un punto del objeto y el tercero el destino del punto anterior.

- Scale.- El comando escala cambia el tamaño de los elementos seleccionados aplicando un factor que el usuario necesite, al igual que la orden anterior se le puede especificar el factor de escala promedio del teclado ingresando un número, ejemplo: 2 incrementa el tamaño de los elementos al doble si se ingresa el valor de .5 el tamaño será la mitad; El otro método es dar tres puntos los cuales serán: los primeros dos la distancia actual y un tercero la nueva distancia.

- Trim.- Con esta orden se pueden seccionar elementos delimitados por otros, el proceso de utilización es muy sencilla y consiste en seleccionar uno o varios elementos que servirán como cuchillas o limitantes, para posteriormente seleccionar los segmentos a eliminar dando clic sobre ellos y finalmente dar enter para salir del comando.

- Extend.- Este comando alarga el elemento deseado de la siguiente manera: Al ejecutar esta orden el programa solicita la selección de lo que él denomina objeto límite que es a donde va a llegar el elemento que se desea estirar, después de haber hecho el paso anterior se da un clic en el extremo más cercano del elemento seleccionado con anterioridad y finalmente enter para terminar el comando.

- Break.- Ya se explico que la orden trim no solo cambia el tamaño del elemento seleccionado, sino que también divide dicho elemento en varios, pero esta orden necesita un objeto extra designándolo cuchilla, es aquí donde radica la diferencia en la orden break que solo necesita dar dos puntos para romper un elemento en uno o varios segmentos, sin necesidad de contar con una cuchilla.

- Chamfer.- Una de las operaciones más usadas en dibujo técnico es la de achatar o biselar intersecciones de dos líneas, pero el programa ejerce una limitante para tal fin, las líneas que se quieren achatar deben ser parte de una polilinea; su empleo es bastante sencillo y se reduce a seleccionar un par de líneas o si se tiene una polilinea cerrada se podrá especificar si se le aplicara a todas los segmentos de la misma o nada más a un par de ellas.

- Fillet.- Esta orden en concreto permite unir o editar segmentos de polilíneas por medio de un arco de radio concreto y especificado por el usuario. Funciona seleccionando un par de segmentos con un vértice común o una polilínea cerrada.

- ExpIode.-Al utilizar este comando separa lo seleccionado en elementos simples, así pues si se tiene seleccionado una polilinea la separara en líneas simples y separadas.
